一、產品名稱

   1）破碎機除塵設備；  2）振動篩除塵器

HJQM係列氣箱脈衝袋式除塵器是我司在引進美國富樂（Fuiler）公司技術基礎上，吸收德國同類產品的技術優點，結合我國實情研製開發的新型高效袋式除塵設備。它集分室反吹和噴吹脈衝袋式除塵器的優點為一體，克服了分室反吹的清灰動能不足，噴吹脈衝的清灰與過濾同時進行的缺陷，擴大了袋式除塵器的應用範圍。該產品集國內外同類產品的精粹，結合我司環保專利技術，有效地提高了氣箱脈衝袋式除塵器的除塵效率及運行可靠性，延長了濾袋的使用壽命，降低了操作人員的勞動強度，成為企業保護環境的 夥伴。

HJQM係列氣箱脈衝袋式除塵器正以其卓越的性能服務於鑄造、冶金、機械、電力、建材、礦石、水泥、化工等各行各業，為清除粉塵汙染，維護企業良好形象盡心盡力。

三、產品特點

   1、適應高濃度除塵：如O—Sepa選粉機，其粉磨係統氣體含塵濃度高達1000g/Nm³，HJQM型氣箱脈衝袋式除塵器係列可直接進行處理，無需設置如旋風除塵器等一級除塵設備。

   2、清灰效果好：采用離線清灰技術進行分室反吹清灰，既避免了在線式清灰產生的粉塵二次飛揚“再吸附”現象，又不影響設備運行工況的正常連續運行，提高了清灰效果，延長了濾袋使用壽命。

  3、除塵效率高：采用“濾袋自鎖密裝置”專利技術，提高了設備與濾袋間的密封性，提高了除塵效率。

  4、安裝方便：設備采用氣箱式結構，從而降低了設備的局部阻力損失，並免除了安裝濾袋不方便等問題。

  5、控製靈敏：電磁脈衝閥采用雙膜片結構具有控製靈敏，效率高，壽命長等優點。

  6、提高過濾風速：濾袋采用我司高新技術產品—微孔薄膜複合料製作，它不但能提高過濾風速，降低設備運行阻力，而且能避免因結露造成粉塵粘結在濾袋上不易清除等現象，特別適用於高溫、高濕的含塵氣體除塵，如水泥、電力等行業。

四、設備結構

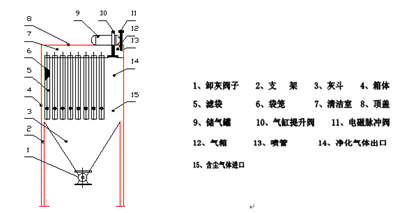

HJQM型氣箱脈衝除袋塵器主要由底部鋼結構、灰鬥、上箱體、箱體進出風口、濾袋、清灰裝置、電氣控製等幾部分組成。另外還可以根據實際情況在灰鬥外壁配置倉壁振動器、灰鬥落料口配置星形卸灰閥或螺旋輸送機等卸灰裝置。設備結構如下圖

五、工作原理

        1、過濾原理

含塵氣體由進風口進入，經過灰鬥時，氣體中部分大顆粒粉塵受慣性力作用被分離出來，直接落入灰鬥底部。含塵氣體通過灰鬥後進入上箱體後，再由出風口排出。

        2、清灰原理

隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰設置開始進行清灰。首先，一個分室提升閥關閉，將過濾氣流截斷，然後電磁閥衝閥開啟，壓縮空氣以極短促的時間在上箱體內迅速膨脹，湧入濾袋，使袋膨脹變形產生振動，並在逆向氣流衝刷的作用下，附著在濾袋外表上的粉塵剝落入灰鬥中。清灰完畢後，電磁脈衝閥關閉，提升閥打開，該室又恢複過濾狀態。清灰各室依次進行，從 室清灰開始至下一次清灰開始為一個清灰周期。

         3、粉塵收集：經過濾和清灰工作被截留下來的粉塵均落入灰鬥，再由灰鬥口集中排出。

六、性能技術參數

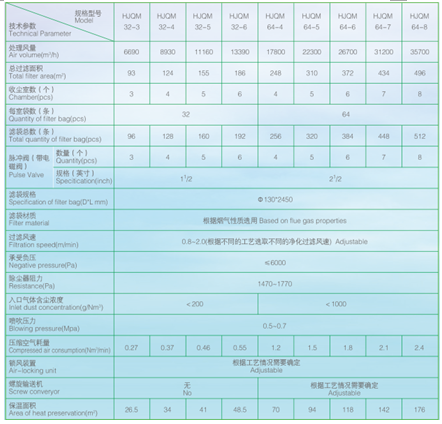

              HJQM—³²₆₄×N型 氣箱脈衝袋式除塵器技術參數性能表

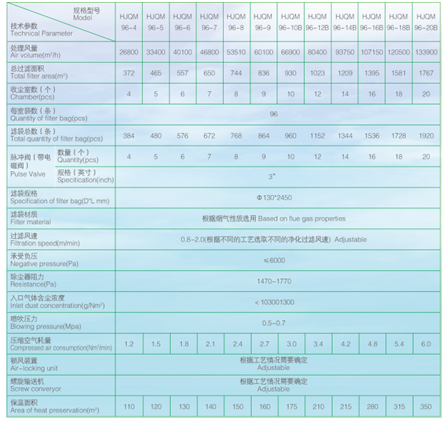

  HJQM96—N型氣箱脈衝袋式除塵器技術參數性能表

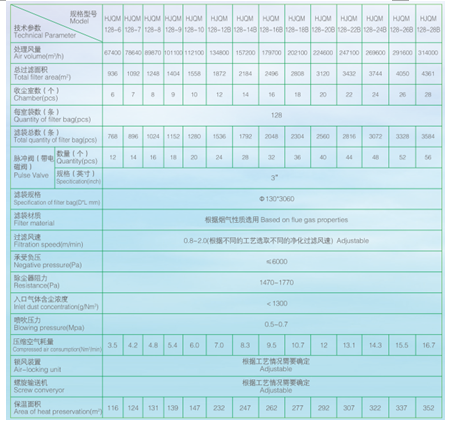

HJQM128-N型氣箱式脈衝袋式除塵器技術性能表

備注：

1、表中的耗氣量是指工廠集中供氣情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3係數。

    2、表中的處理風量是按過濾風速為1.2m/min計算得出的，僅供用塵源點的含塵濃度小於30g/Nm³和過濾風速不祥的情況下，直接按表中所標注的處理風量進行選型之用。

    3.表中進口氣體含塵濃度的限值，隻適用於水泥行業的某種工藝設備。對於其它行業中進口氣體的含塵濃度則應參照其它類型布袋除塵器所規定的濃度限值選用。
